系统结构

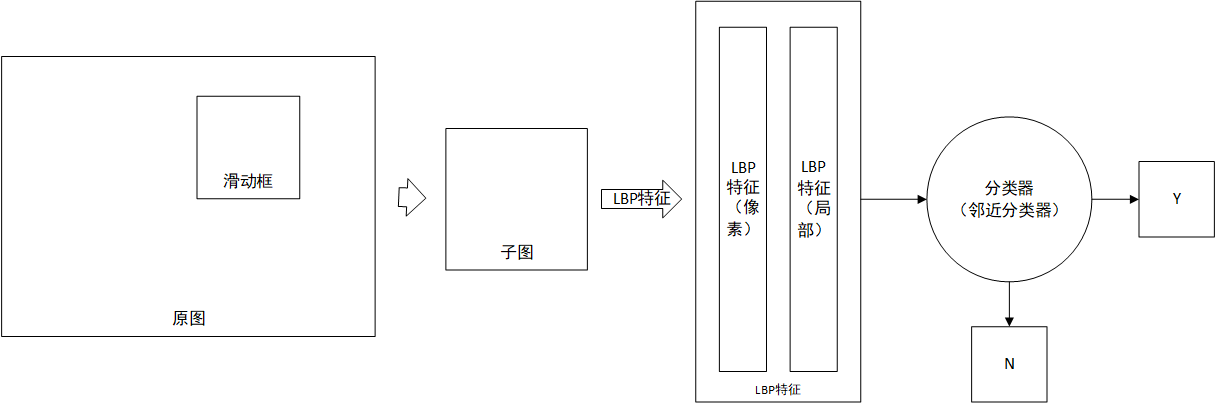

LBP是一种常规的人脸识别使用的特征，系统架构如上图所示，主要分为三个部分：

  • 滑动框：滑动框在图片上滑动，产生不同的子图
  • LBP特征提取器：针对滑动框产生的子图，计算LBP特征
  • 分类器：根据LBP特征，判断当前图片是否是人脸

LBP特征

原始LBP特征

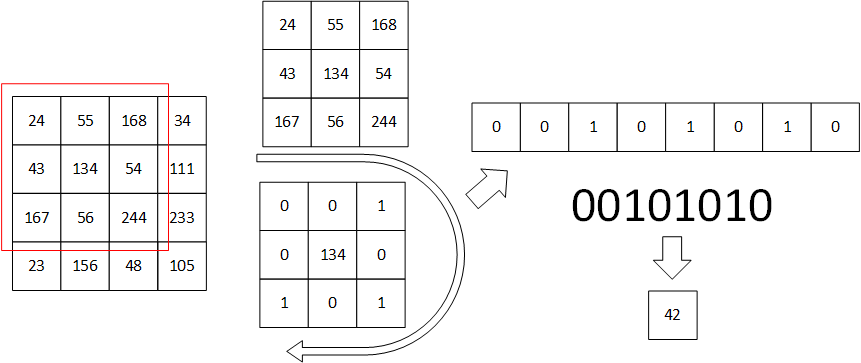

原始LBP特征是一个3X3区域的区域特征。考虑一个像素的特征值，该特征值与周围的8个像素（3X3区域）有关，对于像素值大于该像素的周围像素赋值1，其他赋值0，如下图所示：

如图中红框的中心像素，像素值为134，使用134和红框的其他像素（周围像素）比较，若大于134为1，否则为0，最后周围的8个像素的值依次为00101010，将其视为二进制数，转化为十进制就是42。

圆形LBP特征

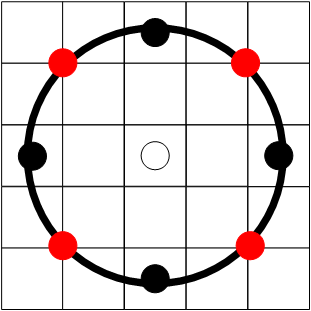

圆形LBP特征与原始LBP特征类似，只是周围像素为一个圆形环绕的，如下图所示：

LBP使用如图所示8个实心点位置的像素计算，其中四个红色实心点不落在像素上，使用双线性插值的方法计算对应的值，最后带入原始LBP的计算方法中计算中间像素的值。该LBP使用(P,R)表示，P表示带入计算的像素点数，R表示半径，如上图即为（8,2）

系统使用的LBP

系统使用的LBP表示为$LBP^{u2}_{P,R}$，其中u2表示统一LBP特征，即像素点的特征值的二进制最多有两次0到1或1到0跳变，如00001111为统一LBP，而10101010不为统一LBP，非统一LBP会被统一复位到一个特定值；P,R即为圆形LBP的(P,R)。

最终计算出所有统计的特征值后可统计出直方图特征，使用以下公式：

例如P=8时，最终获得256个数据，以上方法抛弃了空间特性，因此除了整体的直方图特征，还计算区域的直方图特征，将整个图片划分为m个方形区域，依次统计直方图特征：

此时获得最终LBP特征，包括像素级别的特征和区域级别的特征。

分类器

原论文中使用近邻分类器分类，提出了以下几种计算距离的方法：

根据以上距离公式结合近邻分类器可以完成是否是物品的分类。

代码实践

OpenCV中自带LBP+级联分类器的人脸识别模型，同时也提供了训练的相应工具

使用默认模型测试

该代码与使用Harr+级联分类器完全相同，唯一需要改变的是调用的模型文件改为LBP特征模型lbpcascade_frontalface_improved.xml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
import cv2

def detectFaces(
        img, path="./haarcascades/haarcascade_frontalface_alt2.xml"):
    face_cascade = cv2.CascadeClassifier(path)
    if img.ndim == 3:
        gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
    else:
        gray = img
    faces = face_cascade.detectMultiScale(
        gray, scaleFactor=1.3, minNeighbors=2, minSize=(60, 60), maxSize=(300, 300))
    print(faces)
    result = []
    for (x, y, width, height) in faces:
        result.append((x, y, x + width, y + height))
    return result


def drawFaces(img, draw, color=(255, 0, 0)):
    for (x1, y1, x2, y2) in draw:
        cv2.rectangle(img, (x1, y1), (x2, y2), color, 2)
    return img

if __name__ == '__main__':
    cap = cv2.VideoCapture(0)
    while(1):
        # get a frame
        ret, frame = cap.read()

        frame_face1 = detectFaces(frame,"haarcascades/lbpcascade_frontalface_improved.xml")
        frame = drawFaces(frame, frame_face1)
        cv2.imshow("capture", frame)
        if cv2.waitKey(1) == 0:
            break

训练

训练部分也与Harr+级联分类器完全相同，唯一需要改变的是使用opencv_traincascade.exe时，添加命令行参数-featureType LBP，含义为指定是利用LBP特征训练。
