设计目标

设计一个仅使用一个乘法器单元的参数化串行FIR，要求：

  • FIR参数可配置
  • 具有双向P2P握手协议，可嵌入P2P流水线中
  • 当流水线后续被阻塞时，要求完成当前运算再进入等待状态

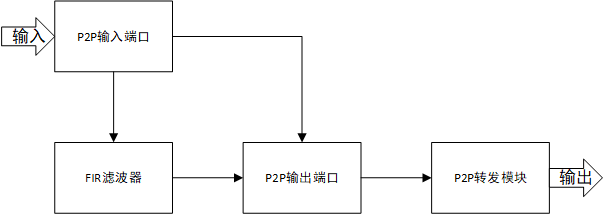

结构框图

整体结构如上图所示，共分为4个模块：

  • P2P输入模块：输入模块，接收P2P握手信号，将数据传递给FIR滤波器并控制整个系统运行，为控制流起点
  • FIR滤波器：功能模块，完成FIR滤波运算
  • P2P输出端口：将功能模块的输出通过P2P握手方式发送给P2P转发模块
  • P2P转发模块：隔离FIR滤波器和后向模块，使当后向模块阻塞时FIR滤波器仍能完成当前运算且不丢失数据

参数说明

参数 默认值 功能
ADDR_WIDTH 3 配置地址位宽，要求为最小为ceil(log2(COM_NUM))
DATA_WIDTH 8 输入数据位宽
COM_NUM 6 FIR级数

端口列表

系统端口

名称 类型 位宽 功能
clk input 1 系统时钟
rst_n input 1 系统复位信号

配置端口

名称 类型 位宽 功能
cfg_addr input ADDR_WIDTH 配置数据的地址
cfg_data input DATA_WIDTH 配置数据
cfg_valid input 1 配置有效信号，高有效

输入端口

名称 类型 位宽 功能
din_data input DATA_WIDTH 输入数据
din_valid input 1 输入有效信号
din_busy output 1 输入忙信号

输出端口

名称 类型 位宽 功能
dout_data output DATA_WIDTH 输出数据
dout_valid output 1 输出有效信号
dout_busy input 1 输出忙信号

设计实现

配置接口

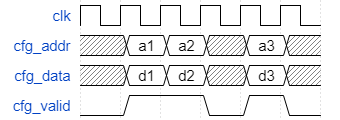

配置接口使用寄存器组实现，掉电丢失，因此每次使用之前需要进行配置FIR参数，配置接口时序如下所示：

配置地址，配置数据和配置有效信号同时有效即完成了一个位置的数据写入，要求配置地址的最大值小于COM_NUM，以防止配置数据超出限制地址。该部分的代码实现如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
integer i;
reg [DATA_WIDTH-1:0]fir_params[COM_NUM-1:0];
always @ (posedge clk or negedge rst_n) begin
	if(~rst_n) begin
		for (i = 0; i < COM_NUM; i = i + 1) begin
			fir_params[i] <= 'b0;
		end
	end else begin
		if(cfg_valid && (cfg_addr < COM_NUM)) begin
			fir_params[cfg_addr] <= cfg_data;
		end
	end
end

在复位信号有效时，所有位置的数据被清零，因此每次复位后需要重新写入配置数据。当配置有效信号有效且写入数据地址处于有效区间时，配置数据被写入对应位置。

P2P输入接口

P2P输入接口是控制流和数据流的起点，主要信号为din_valid，din_busy和din_data信号，其中din_busy是唯一的输出信号，该信号有效表示后续处于处理状态，无法接收新的数据，因此该信号使用一个状态机实现：

  • INIT状态：等待状态，复位后处于该状态，当din_valid信号有效时，转移到WORK状态。
  • WORK状态：工作状态，表示后续处于工作状态，当当前运算结果已经成功传递给后续模块时，转移到INIT状态，该状态下din_busy信号为高，否则din_busy信号为低。

相关代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
always @ (posedge clk or negedge rst_n) begin
	if(~rst_n) begin
		din_busy <= 'b0;
	end else begin
		case (din_busy)
			1'b0:begin
				if(din_valid) begin
					din_busy <= 1'b1;
				end else begin
					din_busy <= 1'b0;
				end
			end
			1'b1:begin
				if((!inter_fir_busy) && inter_fir_valid) begin
					din_busy <= 'b0;
				end else begin
					din_busy <= 1'b1;
				end
			end
			default:din_busy <= 'b0;
		endcase
	end
end

由于din_busy信号的行为与状态高度契合，因此直接使用din_busy作为状态变量，该信号为0时，表示该接口准备就绪，可以接受数据输入，当有信号输入（din_valid==1）时，跳转到1；当该信号为1时，表示后续正在处理或被阻塞，当输出数据已经被传输给后端（(!inter_fir_busy) && inter_fir_valid，其中inter_fir_valid和inter_fir_busy分别是FIR和转发模块之间的有效和忙信号）时，可以接收下一个输入，跳转到0。

FIR滤波器

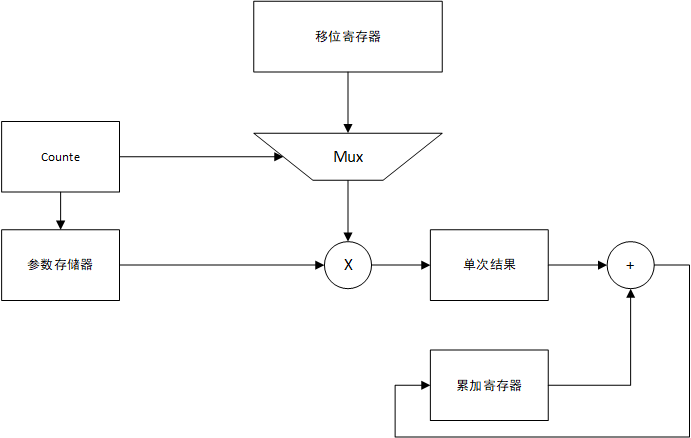

该部分使用一个乘法器构成串行FIR滤波器，结构图如下：

计数器

自增计数器在FIR中充当控制器使用，其产生的结果用于选择参数，选择输入和决定累加寄存器的工作模式，代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
always @ (posedge clk or negedge rst_n) begin
	if(~rst_n) begin
		count <= 'b0;
	end else if(din_busy) begin
		if(count == COM_NUM) begin
			count <= count;
		end else begin
			count <= count + 1'b1;
		end
	end else begin
		count <= 'b0;
	end
end

该部分为一个0~COM_NUM的计数器，当din_busy==1时自增（工作状态自增）。其中0~COM_NUM-1为运算流程，count\==COM_NUM标记为运算部分终止，当达到该条件时，count将卡死并不再递增，直到该次运算结束清零（din_busy\==0）时。

移位寄存器

移位寄存器用于存储数据，共COM_NUM级，要求从P2P接口输入一个数据时整体后移一位，同时抛弃最后一个数据，代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
reg [DATA_WIDTH-1:0]fir_data[COM_NUM-1:0];
always @ (posedge clk or negedge rst_n) begin
	if(~rst_n) begin
		for (i = 0; i < COM_NUM; i = i + 1) begin
			fir_data[i] <= 'b0;
		end
	end else if(din_valid && (!din_busy)) begin
		for (i = COM_NUM-1; i > 0; i = i - 1) begin
			fir_data[i] = fir_data[i-1];
		end
		fir_data[0] <= din_data;
	end
end

复位时，所有寄存器清零，当P2P输入接口有数据输入（din_valid && (!din_busy)）时，将数据整体后移一位并将输入数据放在最前一个寄存器中。注意寄存器的移位操作与din_busy置1同时完成，因此当din_busy==1时，移位寄存器数据稳定。

乘法器

乘法器根据count选择移位寄存器和参数，并完成单个乘法运算，代码如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
reg [2*DATA_WIDTH-1:0]one_cycle_result;
reg finish_count_buf;
always @ (posedge clk or negedge rst_n) begin
	if(~rst_n) begin
		one_cycle_result <= 'b0;
		finish_count_buf <= 'b0;
	end else begin
		if(count <= COM_NUM-1) begin
			one_cycle_result <= (2*DATA_WIDTH)'(fir_data[COM_NUM - count - 1]) * fir_params[COM_NUM -  count - 1];
		end else begin
			one_cycle_result <= 'b0;
		end
		finish_count_buf <= finish_count;
	end
end

当运算进行时，根据count选择数据相乘，当是数据超出限制，即已经完成后，持续输出0防止后级的累加器累加错误的数据，注意(2*DATA_WIDTH)'(fir_data[COM_NUM - count - 1])为了显式表示输出数据的位数。同时该部分还缓存了运算结束信号finish_count，缓存后的信号finish_count_buf与乘法器结果one_cycle_result同步，即让控制流数据和数据流通过相同的延迟路径，以达到同步和简化功能。

累加器

累加器用于累加乘法器的输出，要求运算过程中来累加，输出过程稳定，非计算过程清零以实现下一次运算，代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
reg [2*DATA_WIDTH-1:0]inter_fir_dout;
always @ (posedge clk or negedge rst_n) begin
	if(~rst_n) begin
		inter_fir_dout <= 'b0;
	end else if(din_busy) begin
		if(inter_fir_valid) begin
			inter_fir_dout <= inter_fir_dout;
		end else begin
			inter_fir_dout <= inter_fir_dout + one_cycle_result;
		end
	end else begin
		inter_fir_dout <= 'b0;
	end
end

除了工作状态以外（din_busy==1），其他状态该累加器均清0。工作状态下，当运算完成向下一级输出时（下一级为转发模块），数据保持稳定，否则累加乘法器的输入。

P2P输出接口

P2P输出接口用于FIR滤波器向转发模块发送数据，需要控制的为有效信号valid（data信号即为累加器输出），该部分代码如下：

1
2
3
4
5
6
7
8
9
always @(posedge clk or negedge rst_n) begin
	if(~rst_n) begin
		inter_fir_valid <= 'b0;
	end else if(finish_count_buf)begin
		inter_fir_valid <= 1'b1;
	end else if(!inter_fir_busy) begin
		inter_fir_valid <= 'b0;
	end
end

当结束信号有效（finish_count_buf\==1）时，valid信号拉高，注意该信号相比finish_count_buf落后一个周期，与累加器输出同步（落后乘法器输出一个时钟周期），当传输完成时（inter_fir_busy\==0 且finish_count_buf !=0 ）时清零。

转发模块

该转发模块用于隔离FIR滤波器和后级输出：

  • 若没有该模块，当后级忙时，FIR将被卡在当前运算处无法接受下一个输入，知道后级可接受信号
  • 若添加该模块，当后级忙时，FIR仍然可以完成当前运算并开始下一次计算，因此留给后一级的相应时间延长。

该部分为一个简单的P2P直连接口，没有内部组合逻辑，其对FIR的接口部分需要控制busy信号，代码如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
always @ (posedge clk or negedge rst_n)	begin
	if(~rst_n) begin
		inter_fir_busy <= 'b0;
	end else begin
		case (inter_fir_busy)
			1'b0:begin
				if(inter_fir_valid) begin
					inter_fir_busy <= 1'b1;
				end else begin
					inter_fir_busy <= 1'b0;
				end
			end
			1'b1:begin
				if(dout_valid && !dout_busy) begin
					inter_fir_busy <= 1'b0;
				end else begin
					inter_fir_busy <= 1'b1;
				end
			end
			default :inter_fir_busy <= 'b0;
		endcase
	end
end

该部分与P2P输入接口完全相同，具体说明可以参见【P2P输入接口】，其对下一级的输出部分代码如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
always @ (posedge clk or negedge rst_n) begin
	if(~rst_n) begin
		dout_data <= 'b0;
	end else if(inter_fir_valid && !inter_fir_busy) begin
		dout_data <= inter_fir_dout;
	end
end

always @ (posedge clk or negedge rst_n) begin
	if(~rst_n) begin
		dout_valid <= 'b0;
	end else if(inter_fir_valid && !inter_fir_busy) begin
		dout_valid <= 1'b1;
	end else if(dout_valid && !dout_busy) begin
		dout_valid <= 'b0;
	end
end

dout_data为输出数据，当与FIR传输信号握手成功（inter_fir_valid && !inter_fir_busy）时更新，否则一直保持。dout_valid为对下一级的输出valid信号，当有新数据传入时置1，当传输成功时置0，表示当前传输结束。
